تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Victory
إصدار الشهادات: CE,ROHS,ISO 9001
رقم الموديل: أنواع K، N، E، J، T، B، R، S
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 5 كغ
الأسعار: negotiable
تفاصيل التغليف: في لفائف والكرتون وحالة خشبية.
وقت التسليم: 5-21 يوم
شروط الدفع: خطاب الاعتماد، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 50 - 999 متر 2.88 دولار
اسم المنتج: |

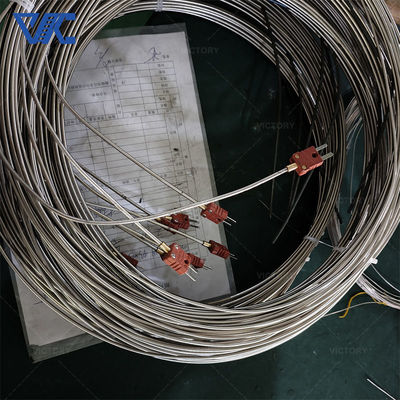

كابل MI الحرارية |
الضمان: |
سنة واحدة |
المواد موصل: |
NiCr-NiSi، NiCrSi-NiSi، NiCr-Konstantan، Fe-Konstantan، Cu-Kon |
غمد المواد: |
SS304، SS321، SS316، SS310، INCL600،601، نيكروبيل، SS446 |
ضياء (مم): |
0.25 ملم إلى 12.7 ملم |
عازل: |
99.6% أهداب الشوق عالية النقاء |
نطاق الحرارة: |
0 ~ 1100 (درجة مئوية) |
التطبيق: |
مجال التحكم بالعمليات الصناعية |
اسم المنتج: |
كابل MI الحرارية |
الضمان: |
سنة واحدة |
المواد موصل: |
NiCr-NiSi، NiCrSi-NiSi، NiCr-Konstantan، Fe-Konstantan، Cu-Kon |
غمد المواد: |
SS304، SS321، SS316، SS310، INCL600،601، نيكروبيل، SS446 |
ضياء (مم): |
0.25 ملم إلى 12.7 ملم |
عازل: |
99.6% أهداب الشوق عالية النقاء |
نطاق الحرارة: |
0 ~ 1100 (درجة مئوية) |
التطبيق: |
مجال التحكم بالعمليات الصناعية |
مقدمة:
العاملات الحرارية المدرعة هي أجهزة قياس درجة الحرارة والتحكم المستخدمة على نطاق واسع في مجال التحكم في العمليات الصناعية. وهي تتكون من أسلاك من معدنين مختلفين ،عادةً سبيكة البلاتين والروديوم وسبيكة النيكل والكروميتم ربط الأسلاك المعدنية باللحام أو الحرارة وتحتوي على غطاء وقائي ، عادة ما يكون مصنوعًا من الفولاذ المقاوم للصدأ أو غيره من المواد المقاومة لدرجات الحرارة العالية.
واحدة من المزايا الرئيسية للحرارة المدرعة هي قابليتها للتكيف والاستقرار. فهي قادرة على العمل في مجموعة واسعة من البيئات الصناعية، بما في ذلك الكيميائية، المعادن،توليد الطاقة، وتجهيز الأغذية ومجالات أخرى. الحوائط الحرارية المدرعة لديها قدرة جيدة على التحمل لبيئات درجات الحرارة العالية ويمكن أن تقيس بشكل مستقر وتسيطر على العمليات في درجات الحرارة العالية.
عند اختيار ثيرموبول مدرع، هناك بعض معايير المنتج الرئيسية للنظر في. الأول هو نطاق درجة الحرارة.أنواع مختلفة من الحرارة المدرعة مناسبة لمجموعات مختلفة من درجات الحرارةبعض النماذج مناسبة لمستويات درجات الحرارة المنخفضة، مثل -200 درجة مئوية إلى 400 درجة مئوية، في حين أن البعض الآخر مناسب لمستويات درجات الحرارة العالية، مثل 0 درجة مئوية إلى 1800 درجة مئوية.
الثاني هو مادة الغطاء الوقائي، والتي تحتاج إلى القدرة على تحمل درجات الحرارة العالية والبيئات التآكلية.وتشمل مواد الغلاف الوقائي الشائعة الفولاذ المقاوم للصدأ (مثل 316 الفولاذ المقاوم للصدأ)وفقًا لمتطلبات التطبيق الصناعي المحددة ، من المهم اختيار مادة الغلاف الوقائي المناسبة.
وتشمل معايير المنتج الأخرى قطر السلك وطول ونوع المرفق. يعتمد اختيار قطر السلك على سرعة الاستجابة المطلوبة ودقة القياس.يجب اختيار طول السلك بناء على موقع التثبيت الفعلي ومتطلبات القياسيمكن أن يكون نوع الاتصال وصلة وصلة، وصلة خيوط أو اتصال لحام، والتي تحتاج إلى تحديد وفقا للتركيب المحدد وطريقة الاتصال.
باختصار، العاملات الحرارية المدرعة تلعب دورا هاما في التحكم في العمليات الصناعية.قادرون على قياس وتحكم بدقة في درجة الحرارة في مجموعة متنوعة من البيئات الصناعيةعند اختيار ثيرموبول مدرع، معايير المنتج مثل نطاق درجة الحرارة، مادة الغلاف الوقائي، معايير الأسلاك،و يجب النظر في نوع المكونات لتلبية احتياجات التطبيق الخاصة.
خصائص المنتج:
الميزة:
تطبيقات محددة:
معرفة أخرى ذات صلة:
تتكون العدسات الحرارية المدرعة من أسلاك معدنية مختلفة ، ويتم استخدام الفرق في الإمكانات الحرارية الكهربائية التي يولدها عند درجات حرارة مختلفة لقياس درجة الحرارة.
وتشمل مواد الدروع الشائعة الفولاذ المقاوم للصدأ ، وأسماك النيكل ، والسيراميك ، وما إلى ذلك. تعد المواد المختلفة مناسبة لظروف العمل المختلفة ومجموعات درجات الحرارة.
Armored thermocouples are usually connected to temperature transmitters or control systems to convert temperature signals into standard electrical signals (such as 4-20mA) or digital signals (such as Modbus، Profibus، الخ) لسهولة الرصد والتحكم.
باختصار ، تتمتع العدسات الحرارية المدرعة بمزايا الموثوقية والأداء في الوقت الفعلي والمتانة في مجال التحكم في العمليات الصناعية. يتم استخدامها على نطاق واسع في الصناعة الكيميائية ،الطاقة، معالجة المعادن والطيران والفضاء ومجالات أخرى لمراقبة ومراقبة درجة الحرارة لضمان السلامة والتشغيل الفعال للعمليات الصناعية وتحسين جودة المنتجات.
المعلم:
|
الرمز
|
السلك مكون العامل الحراري
|
||
|
+القدم الإيجابية
|
- ساق سلبية
|
||
|
ن
|
Ni-Cr-Si ((NP)
|
الني-سي-ماغنيسيوم (NN)
|
|
|
ك
|
ناي-كربون (KP)
|
الني-ال ((سي) (KN)
|
|
|
E
|
ناي-كري ((EP)
|
كيو-ني
|
|
|
ج
|
الحديد (JP)
|
كيو-ني (JN)
|
|
|
T
|
النحاس
|
كيو-ني (TN)
|
|
|
ب
|
بلاتينوم روديوم - 30%
|
بلاتينوم روديوم -6٪
|
|
|
R
|
بلاتينوم روديوم 13%
|
البلاتين
|
|
|
S
|
بلاتينوم روديوم -10%
|
البلاتين
|
|
|
المواد
|
النوع
|
الدرجة
|
درجة حرارة العمل (درجة)
|
التسامح
|
المعيار
|
|
|
على المدى الطويل
|
قصيرة الأجل
|
|||||
|
نيكرونيسي
|
ك
|
1
|
-40~1100
|
-40~1300
|
± 1.5 درجة
|
GB/T 2614-1998
|
|
2
|
±2.5 درجة
|
|||||
|
نيكرو-كوني
|
E
|
1
|
-40~800
|
-40~900
|
± 1.5 درجة
|
GB/T 4993-1998
|
|
2
|
±2.5 درجة
|
|||||
|
في-كونستانتان
|
ج
|
1
|
-40~600
|
-40~800
|
± 1.5 درجة
|
GB/T 4994-1998
|
|
2
|
±2.5 درجة
|
|||||
|
كيو-كيو
|
T
|
1
|
-200~300
|
-200~400
|
±0.5 درجة
|
GB/T 2903-1998
|
|
الغطاء الخارجي ((ملم)
|
السلك الأساسي Dia. ((ملم)
|
الغطاء الخارجي ((ملم) o السلك الأساسي Dia. ((ملم)
|
الطول ((m)
|
|||||
|
(أخرج يا (دي
|
سمك الجدار
|
أنواع K,N,E,J,T
|
أنواع S,R,B
|
أنواع K,N
|
أنواع E,J,T
|
أنواع S,R
|
أنواع B |
|
|
0.5
|
0.05-0.10
|
0.08-0.12
|
....
|
SS304، (إس إس 321)
(إس إس 316)
SS310، INCL600
|
(إس إس 30) (إس إس32)
SS316
|
INCL60، INCL800
|
INCL60، INCL800
|
500
|
|
1.0
|
0.10-0.20
|
0.15-0.20
|
....
|
300
|
||||
|
1.5
|
0.15-0.25
|
0.23-030
|
....
|
200
|
||||
|
1.6
|
0.16-0.26
|
0.26-0.36
|
....
|
200
|
||||
|
2.0
|
0.25-0.35
|
0.40-0.50
|
0.25030
|
180
|
||||
|
3.0
|
0.38-0.48
|
0.50-0.60
|
0.30-0.40
|
80
|
||||
|
3.2
|
0.48-0.58
|
0.58-0.68
|
0.30-0.40
|
75
|
||||
|
4.0
|
0.52-062
|
0.60-0.70
|
0.35-0.40
|
70
|
||||
|
4.8
|
0.73-083
|
0.75-0.85
|
0.40-0.45
|
40
|
||||
|
5.0
|
0.78-0.88
|
0.80-0.90
|
0.40-0.45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90-1.10
|
0.45-0.50
|
30
|
||||
|
6.4
|
105-115
|
1.02-112
|
0.45-0.50
|
30
|
||||
|
8.0
|
1.30-144
|
1.30-140
|
0.45-0.50
|
20
|
||||
|
12.7
|
1.75-190
|
1.95-205
|
....
|
10
|
||||
|
المعايرة
|
التسامح
|
|
|
|
الحدود الخاصة (الدرجة الأولى)
|
الحدود القياسية (الدرجة الثانية)
|
نطاق درجة الحرارة (°C)
|
|
|
ك (الكروميل مقابل الألوميل)
|
± 1.5 درجة مئوية أو ± 0.4٪ |
±2.5°C أو ±0.75%
|
-40~1000
|
|
(جي) (آيرون ضد (كونستانتان)
|
-40~750
|
||
|
(إي) (كروميل مقابل كونستانتان)
|
-40~800
|
||
|
ت (النحاس مقابل كونستانتان)
|
± 1°C أو ± 0.75%
|
-40 ~ 350
|
|
|
