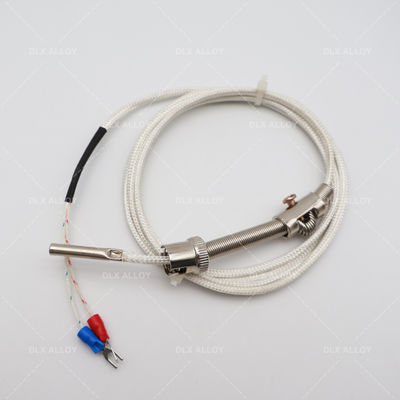

سطح جهاز استشعار درجة الحرارة الصناعية نوع K الحرارة Rtd Pt100

جهاز استشعار درجة الحرارة Pt100 هو جهاز استشعار المقاومة الحرارية الشائع الذي يستخدم البلاتين (Pt) كمادة لعنصر المستشعر. يمثل Pt100 نوعًا محددًا من المقاومة الحرارية البلاتينية ،حيث 100 تعني أن قيمة المقاومة للمقاومة الحرارية البلاتينية هي 100 أوم عند 0 °C.

مبدأ جهاز استشعار درجة الحرارة Pt100 هو الاستفادة من العلاقة الخطية بين مقاومة البلاتين الحرارية ودرجة الحرارة.قيمة المقاومة للمقاومة الحرارية البلاتينية سوف تتغير أيضا وفقا لذلكوفقا للمعايير الدولية، مقاومة أجهزة استشعار درجة الحرارة Pt100 لديها قيم محددة في درجات حرارة مختلفة.الذي يحدد علاقة المقاومة إلى درجة الحرارة لمستشعرات درجة الحرارة Pt100.

عادة ما تتكون أجهزة استشعار درجة الحرارة Pt100 من سلك ترمستور البلاتين الملفوف حول رقاقة السيراميك أو الزجاج ومكبس في غلاف واقي.يمكنهم الاتصال مباشرة مع الكائن الذي يتم قياسه وحساب درجة الحرارة عن طريق قياس قيمة المقاومة من المقاومة الحرارية البلاتينيةجهاز استشعار درجة الحرارة Pt100 له خصائص الدقة العالية والاستقرار والخطية الجيدة، ويستخدم على نطاق واسع في التحكم الصناعي، واختبار المختبر،مراقبة درجة الحرارة ومجالات أخرى.

عادة ما يكون مخرج جهاز استشعار درجة الحرارة Pt100 قيمة المقاومة ، والتي تتطلب جهاز قياس درجة الحرارة أو محول لتحويل قيمة المقاومة إلى قيمة درجة الحرارة.أساليب التحويل الشائعة هي استخدام جداول البحث أو حسابات الاندماج على أساس علاقة المقاومة ودرجة الحرارة من Pt100عادةً ما تحتوي معدات قياس درجة الحرارة الحديثة على إدخال مستشعر درجة الحرارة Pt100 و وظائف تحويل درجة الحرارة ، مما يجعل قياس درجة الحرارة أكثر ملاءمة ودقة.

يمكن أن يختلف دقة أجهزة استشعار درجة الحرارة Pt100 اعتمادا على جودة البناء ومتطلبات التطبيق. بشكل عام ، فإن الدقة القياسية لأجهزة استشعار درجة الحرارة Pt100 هي الفئة A ،الفئة B و 1⁄3B.

الفئة A: ضمن نطاق درجة الحرارة من -200°C إلى +650°C، يكون لجهاز استشعار درجة الحرارة Pt100 من الفئة A دقة ±(0.15+0.002 لتغطية) °C،حيث تمثل القيمة المطلقة لقيمة الحرارة، في الوحدات هي درجات مئوية. على هذا النطاق الحراري ، فإن الدقة هي ± 0.15 درجة مئوية بالإضافة إلى 0.2٪ من قيمة درجة الحرارة.

الفئة ب: أجهزة استشعار درجة الحرارة من الفئة ب Pt100 لديها دقة ± ((0.3+0.005 دولار) درجة مئوية على نطاق درجة الحرارة من -200 درجة مئوية إلى +650 درجة مئوية. دقة الفئة ب أقل قليلاً من الفئة أ، عند ± 0.3 درجة مئوية + 0.5٪ من قيمة درجة الحرارة

الفئة 1⁄3B: أجهزة استشعار درجة الحرارة من الفئة 1⁄3B Pt100 لديها دقة ± ((0.1+0.003 توديعات) °C على نطاق درجة الحرارة من -200 °C إلى +450 °C. الفئة 1⁄3B لديها دقة عالية نسبيا من ± 0.1 °C زائد 0.3% من قيمة درجة الحرارة.
